Todo projeto executivo começa na medição. Se a parede tem 3 cm de diferença entre o rodapé e o teto e ninguém anotou, não existe software ou plano de corte que salve a montagem: o móvel chega na obra e não encaixa. Medir o ambiente para móveis planejados vai muito além de passar a trena de uma ponta à outra — é registrar tudo o que pode interferir na fabricação e na instalação. Veja o checklist que usamos como referência.
- Cada parede deve ser medida em pelo menos três alturas e verificada quanto a prumo e esquadro antes de qualquer desenho
- Pontos elétricos, hidráulicos, de gás e de ar-condicionado precisam ser cotados a partir de uma referência fixa, como o piso acabado
- A medição definitiva deve ser feita com piso, revestimento e forro já instalados — medir no contrapiso é a principal causa de móvel que não cabe
Quando Fazer a Medição
Existem dois momentos de medição em uma obra. A medição preliminar, feita na planta ou na obra ainda bruta, serve para estudo de layout e orçamento. A medição técnica final — a que alimenta o projeto executivo — só deve acontecer quando piso, revestimentos de parede, rodapés, forro e pontos elétricos já estão concluídos.
Um porcelanato de 1 cm com argamassa pode subir o piso em 2 cm; um revestimento cerâmico na parede reduz a largura útil do vão. Medir antes disso significa projetar para um ambiente que ainda vai mudar.
Ferramentas Necessárias
- Trena a laser: agilidade e precisão em vãos grandes e pé-direito
- Trena metálica de 5 m: para medidas curtas, recortes e pontos
- Nível (bolha ou a laser): para verificar prumo das paredes e nível do piso
- Esquadro grande: para checar os cantos do ambiente
- Celular: fotos de cada parede, com a trena aparecendo nos pontos críticos

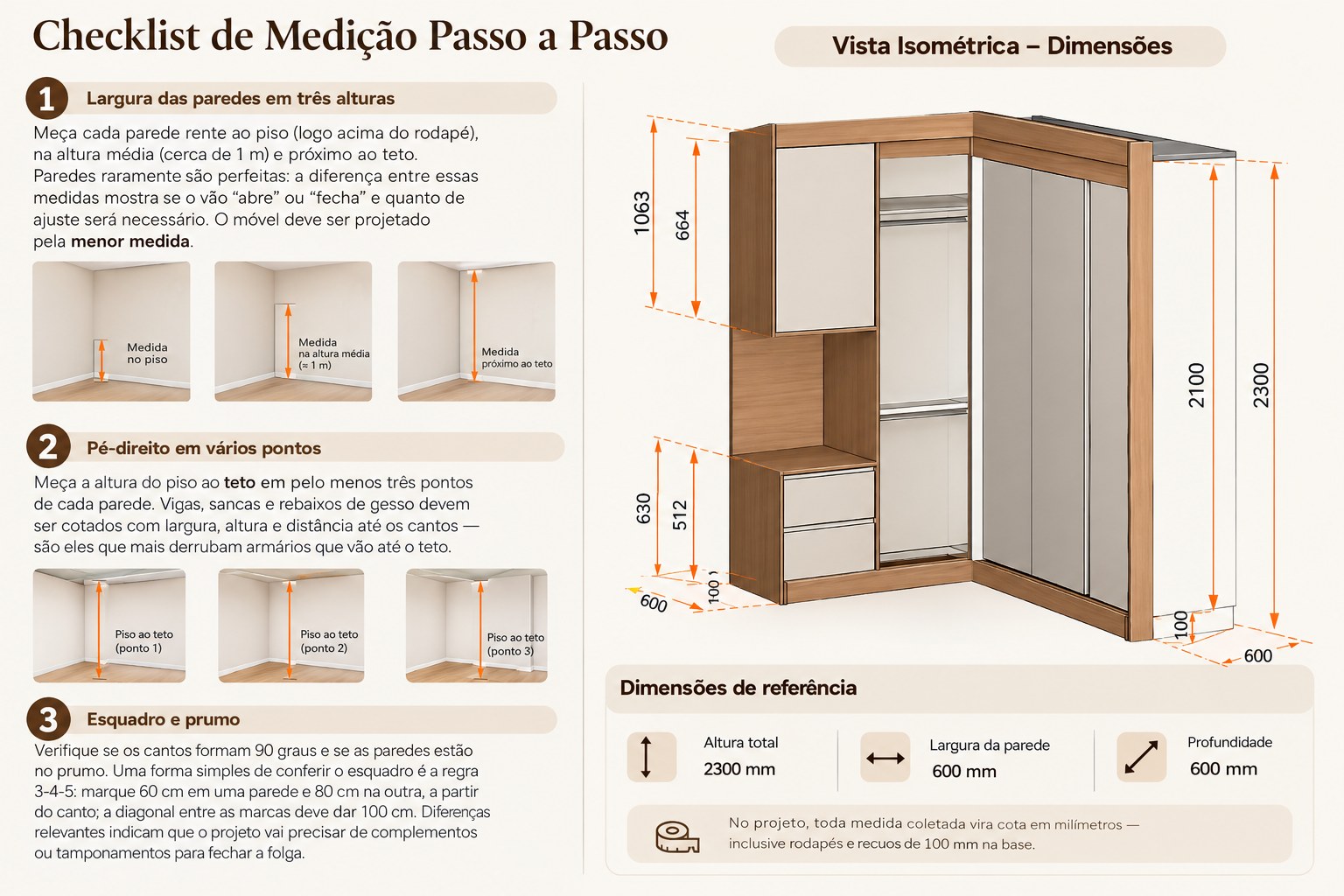

Checklist de Medição Passo a Passo
1. Largura das paredes em três alturas
Meça cada parede rente ao piso (logo acima do rodapé), na altura média (cerca de 1 m) e próximo ao teto. Paredes raramente são perfeitas: a diferença entre essas medidas mostra se o vão "abre" ou "fecha" e quanto de ajuste será necessário. O móvel deve ser projetado pela menor medida.
2. Pé-direito em vários pontos
Meça a altura do piso ao teto em pelo menos três pontos de cada parede. Vigas, sancas e rebaixos de gesso devem ser cotados com largura, altura e distância até os cantos — são eles que mais derrubam armários que vão até o teto.
3. Esquadro e prumo
Verifique se os cantos formam 90 graus e se as paredes estão no prumo. Uma forma simples de conferir o esquadro é a regra 3-4-5: marque 60 cm em uma parede e 80 cm na outra, a partir do canto; a diagonal entre as marcas deve dar 100 cm. Diferenças relevantes indicam que o projeto vai precisar de complementos ou tamponamentos para fechar a folga.
4. Portas, janelas e aberturas
Registre a posição de cada porta e janela a partir do canto mais próximo, com largura, altura, altura do peitoril e o sentido de abertura. Uma janela basculante ou uma porta que abre para dentro do ambiente pode bloquear a abertura de uma gaveta ou de uma porta de armário.
5. Pontos elétricos, hidráulicos e de gás
Para cada tomada, interruptor, ponto de luz, registro, saída de água, esgoto, gás e dreno de ar-condicionado, anote a distância horizontal até o canto e a altura a partir do piso acabado. Esses pontos determinam recortes em fundos e laterais e, muitas vezes, a própria posição dos módulos.
6. Rodapés, interruptores e obstáculos
Meça altura e espessura do rodapé, a presença de tubulações aparentes, quadros de energia, caixas de passagem e qualquer elemento saliente na parede. Cada um vira um recorte ou um ajuste no projeto.
Em marcenaria planejada, o erro de medição não aparece no projeto — aparece na obra, com o móvel já fabricado.
Folgas de Montagem: Por Que o Móvel Não Deve Ter a Medida Exata do Vão
Um armário projetado com a medida exata entre duas paredes provavelmente não entra. O projeto executivo prevê folgas de montagem nas laterais e no topo, que depois são fechadas com tamponamentos, complementos ou acabamentos. Essas folgas compensam as imperfeições da parede, permitem manobrar o módulo durante a instalação e garantem que portas e gavetas abram sem raspar.
Como Registrar a Medição
- Faça um croqui à mão de cada parede, com todas as cotas em centímetros ou milímetros
- Fotografe cada parede inteira e depois os pontos críticos com a trena visível
- Indique a referência usada para as alturas (sempre o piso acabado)
- Anote observações: paredes fora de prumo, umidade, piso desnivelado, pontos a serem mudados
- Envie croqui e fotos juntos para quem vai elaborar o projeto executivo
